Công nghệ bọc phủ laser siêu tốc (EHLA) được phát triển dựa trên phương pháp bọc phủ laser truyền thốngbóng đá hôm nay, bằng cách kiểm soát chính xác quỹ đạo của tia bột, thay đổi vị trí nóng chảy của bột để nó gặp tia laser trước khi tiếp xúc với nền và hấp thụ hầu hết năng lượng laser. Sau đó, bột sẽ ở trạng thái nóng chảy và đi vào vùng nóng chảy, nhanh chóng đông đặc tạo thành lớp bảo vệ. Công nghệ EHLA đã giải quyết hiệu quả vấn đề tắc nghẽn về hiệu suất trong công nghệ bọc phủ laser truyền thống, trở thành công nghệ xanh mới thay thế cho mạ điện.

△ Sơ đồ nguyên lý phủ laser siêu tốc

---

▍ Ưu điểm kỹ thuật

● Phạm vi tốc độ đường phủ 20~200m/phút

● Hiệu suất phủ 0.5~1.5m2/giờ

● Độ dày lớp phủ 50~800μm

● Tỷ lệ sử dụng bột đạt tới 90%

● Nhiệt lượng đầu vào thấpbóng đá hôm nay, vùng ảnh hưởng nhiệt <100μm

● Tỷ lệ pha loãng lớp phủ <1%

● Độ nhám bề mặt lớp phủ Ra <10μmbóng đá hôm nay, không cần gia công tiện sau đó, có thể mài trực tiếp

---

▍ Ứng dụng ngành nghề

Hệ thống kỹ thuật hoàn chỉnh đã được hình thành xung quanh công nghệ bọc phủ laser siêu tốcbóng đá hôm nay, bao gồm vật liệu bột chuyên dụng, các bộ phận cốt lõi, thiết bị tích hợp đầy đủ và công nghệ quy trình phát triển. ” Đối với nhu cầu về độ bền mài mònbóng đá hôm nay, chống ăn mòn, chịu nhiệt và chống oxy hóa trên bề mặt chi tiết, có thể chế tạo nhiều loại lớp phủ chức năng như hợp kim sắt, niken, cobalt và vật liệu composite, đã được áp dụng rộng rãi trong nhiều lĩnh vực như máy móc khai thác than, máy móc xây dựng, khai thác dầu khí, luyện kim thép.

---

▍ Sản phẩm điển hình

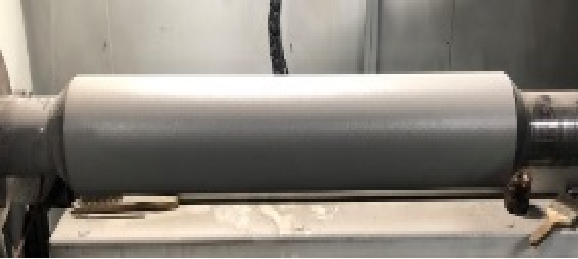

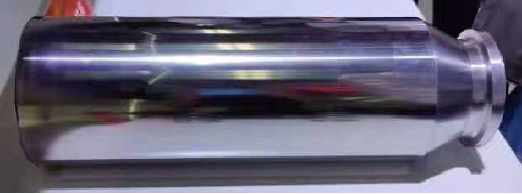

Cột khung giá thủy lực mỏ than Trục cán

Yêu cầu sản phẩm: Chống ăn mòn Yêu cầu sản phẩm: Chống mài mòn

Độ dày bọc phủ: 0.6mm mỗi bên Độ dày bọc phủ: 0.5mm mỗi bên

Hiệu suất bọc phủ: 0.45m²/giờ Hiệu suất bọc phủ: 0.50m²/giờ

Cứng độ lớp bọc phủ: >55HRC Cứng độ lớp bọc phủ: >62HRC

Đặc tính sản phẩm: Thử nghiệm muối 2000 giờ trở lên Đặc tính sản phẩm: Tuổi thọ tăng gấp 2 lần

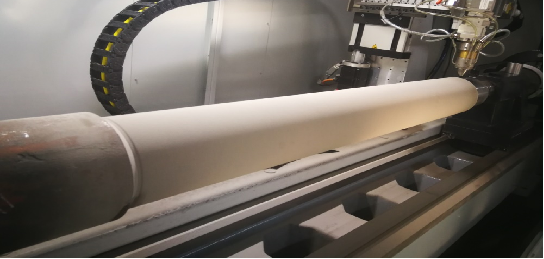

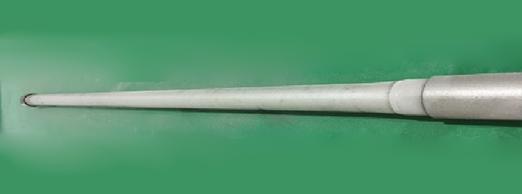

Ống khoan dầu Piston dầu

Yêu cầu sản phẩm: Chống xói mòn Yêu cầu sản phẩm: Chống mài mòn và ăn mòn

Độ dày bọc phủ: 0.55mm mỗi bên Độ dày bọc phủ: 0.45mm mỗi bên

Hiệu suất bọc phủ: 0.50m²/giờ Hiệu suất bọc phủ: 0.6m²/giờ

Cứng độ lớp bọc phủ: >62HRC Cứng độ lớp bọc phủ: >62HRC

Khả năng sản phẩm: Tuổi thọ sử dụng dưới lòng đất tăng gấp 3 lần Khả năng sản phẩm: Tuổi thọ sử dụng tăng gấp 3 lần
